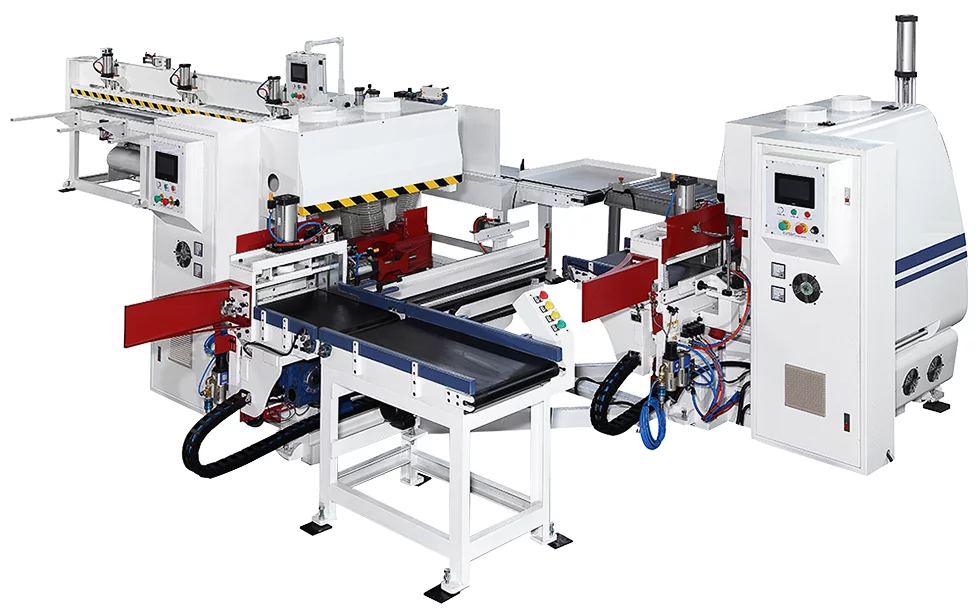

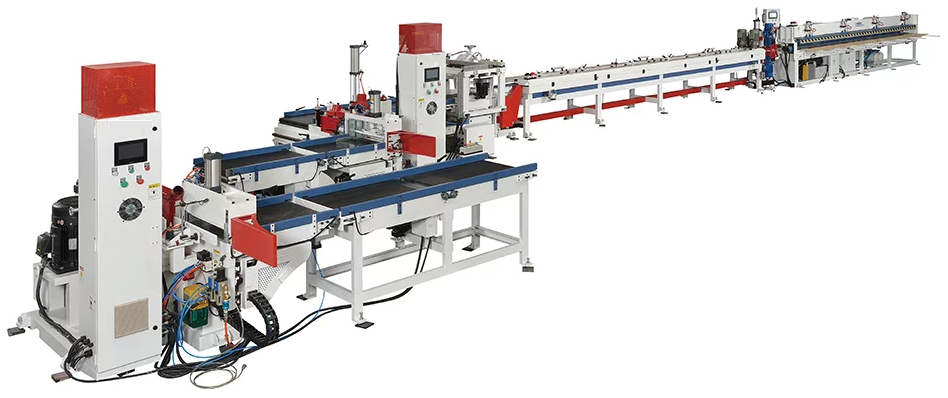

Hệ thống ghép dọc 6m - Bán tự động TDV1560x600II
Mã SP: TDV1560x600II
Xuất xứ: Trung Quốc
Giá: Liên hệ
Chia sẽ sản phẩm
Chi tiết sản phẩm
1.Hệ thống sử dụng bộ truyền động servo, hiệu quả xử lí cao hơn 150% so với bộ truyền động dùng thủy lực thông thường
2. Thiết bị lắp ráp tránh phế phẩm ở cuối, finger ghép sau đó cắt chính xác, mỗi thanh sai sót trong 1mm
3. Hệ thống ghép dọc với hiệu quả cao, thường cần 3 cái ghép finger cho phép để làm việc. Gia công tối đa 70m/phút. Ngày làm việc 10h có thể gia công 700 cái tấm ghép finger (kích thước vật liệu: 500x50x14mm)
THÔNG SỐ KỸ THUẬT:
1. Máy đánh mộng finger TDV3515-II
- Chiều rộng làm việc tối đa: 600mm
- Chiều cao làm việc tối đa: 150mm
- Chiều dài răng mộng ghép finger: 12mm
- Tốc độ cắt của trục phay mộng: 6000 vòng/phút
- Tốc độ dao mồi: 5600 vòng/phút
- Tốc độ dao cắt xén: 5000 vòng/phút
- Đường kính bên ngoài dao finger: 160mm
- Đường kính bên trong dao finger: 70mm
- Kích thước bàn làm việc: 660x850mm
- Công suất motor lưỡi cắt chính: 11Kw
- Công suất motor lưỡi cưa: 5.5Kw
- Công suất motor cuốn phôi: 0.375Kw
- Công suất motor servo: 1Kw
- Áp suất khí yêu cầu: 0.5 – 0.8Mpa
- Trọng lượng máy: 2000Kg
- Kích thước máy: 2380x1700x1400mm
2. Máy đánh mộng finger (có bôi keo) TDV3515T-II
- Chiều rộng làm việc tối đa: 600mm
- Chiều cao làm việc tối đa: 150mm
- Chiều dài răng mộng ghép finger: 12mm
- Tốc độ cắt của trục phay mộng: 6000 vòng/phút
- Tốc độ dao mồi: 5600 vòng/phút
- Tốc độ dao cắt xén: 5000 vòng/phút
- Đường kính bên ngoài dao finger: 160mm
- Đường kính bên trong dao finger: 70mm
- Kích thước bàn làm việc: 760x1400mm
- Công suất motor lưỡi cưa chính: 11Kw
- Công suất motor lưỡi cưa: 5.5Kw
- Công suất motor cuốn phôi: 0.375Kw
- Công suất motor servo: 1Kw
- Áp suất khí yêu cầu: 0.5 – 0.8Mpa
- Trọng lượng máy: 2200Kg
- Kích thước máy: 2580x1700x1400mm
3. Băng tải nguyên liệu TDV756A
- Chiều dài bàn làm việc: 1150mm
- Chiều rộng bàn làm việc: 600mm
- Công suất motor: 0.375Kw
- Kích thước máy: 1180x1330x920mm
4. Băng tải TDV756B
- Chiều dài bàn làm việc: 1150mm
- Chiều rộng bàn làm việc: 600mm
- Công suất motor: 0.375Kw
- Kích thước máy: 1180x725x920mm
5. Băng tải đầu ra TDV756C
- Chiều dài bàn làm việc: 1150mm
- Chiều rộng bàn làm việc: 610mm
- Công suất motor: 0.375Kw
- Kích thước máy: 1180x725x920mm
6. Máy lắp ghép finger TDV1560
- Chiều dài ghép tối đa: 6200mm
- Chiều dài làm việc tối thiểu: 100mm
- Chiều rộng làm việc: 30 - 150mm
- Chiều dày làm việc: 15 - 80mm
- Tốc độ motor lưỡi cưa: 3700 vòng/phút
- Đường kính bên ngoài lưỡi cưa: 355mm
- Công suất motor lưỡi cưa: 3Kw
- Công suất motor bơm dầu: 5.5Kw
- Áp suất khí làm việc: 0.5 – 0.8Mpa
- Công suất ghép tối đa: 7800Kg
- Sản lượng đầu ra tối đa: 25m/phút
- Kích thước máy: 8000x1300x1420mm
